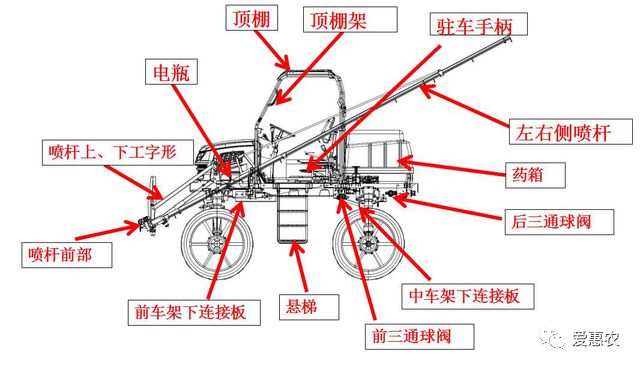

3WZ-350A自走式喷杆喷雾机使用说明书 — 各部位的名称和作用

浏览次数: 日期:2019-03-30 23:08

  主开关-------------先向右打开电门锁:仪表盘点亮,电瓶充电指示灯点亮,机油压力指示灯点亮,转速指示针,油表指示针,水温指示针分别转动再回位,仪表自检完成(如有异常要检查原因);向左将钥匙转至预热处电加热,同时仪表电加热指示灯会点亮,5秒左右电加热指示灯自动熄灭,此时电加热完毕(松开钥匙)。向右打开电门锁,再次接通电源,仪表重新自检完成,然后将钥匙转至“起动”位置,当发动机起动后将钥匙松开。

  1.转向开关:向左打开时,仪表盘左指示灯点亮(绿色),前后左转向灯同时点亮闪烁,并伴随着蜂鸣声;当前后左转向灯其中一个灯不亮时,灯光闪烁频率加快蜂鸣声加速报警。

  向右打开时,仪表盘右指示灯点亮(绿色),前后右转向灯同时点亮闪烁,并伴随着蜂鸣声;当前后右转向灯其中一个灯不亮时,灯光闪烁频率加快蜂鸣声加速报警。

  3.危急开关----按下开关(向下),前后左右转向灯同时闪烁,并伴随着蜂鸣声,按下开关(向上),关闭。

  燃油计量表-------配备在仪表盘里(E---油空,F----油满)。

  充电指示灯――打开钥匙时,充电指示灯会点亮,发动后指示灯会熄灭,当发电机不充电时,指示灯会点亮报警。

  发动机油压力警告---打开钥匙时,油压指示灯会点亮,发动后指示灯会熄灭,发动机运转中润滑系统异常时,指示灯会亮。指示灯一直亮时,请检查发动机油量和润滑系统。

  水温表-------冷却水过热时闪烁。闪烁时处于过热状态,请参照“不良时的处理”的相关项目。

  主变速手柄------可进行前进3段的变速和切入后退变速的操作。搭配副变速手柄,可进行前进6段、后退2段变速。

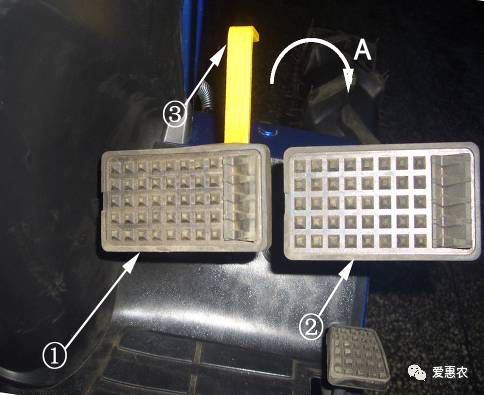

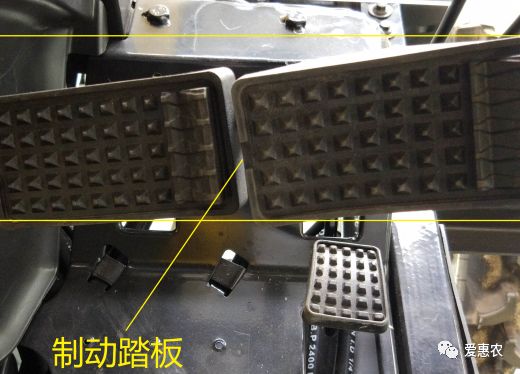

  注意:左右制动踏板不可单独使用,必须锁止,两者同时刹车,否则有可能会造成伤害事故!

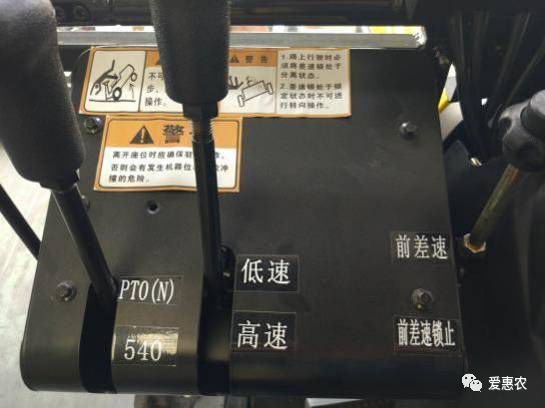

  分实际为三档,“PTO(N)空档”“1000”“540”,其中“1000” 档被限住喷雾时,需把PTO手柄置于“540”位置, 喷雾泵才开始工作。

  注意:喷雾泵转速应小于600r/min前差速锁止手柄锁2个前轮为整轴,用于脱困,防止单边轮子打滑,此时2个前轮会同步运转。

  锁2个后轮为整轴,用于脱困,防止单边轮子打滑,此时2个后轮会同步运转具体使用场合,参照相关警告标签。

  如果温度在4℃以上,请使用0号柴油。温度在4~-5℃,则使用-10号柴油。温度在-5~-14℃,则使用-20号柴油。

  全体喷杆:按下“上升”不松开,喷杆向上运行,松开开关,喷杆停止,按下“下降”不松开,喷杆向下运行,松开开关,喷杆停止。

  左喷杆开关:按下“展开”不松开,左喷杆打开,松开开关,喷杆停止,按下“收回”不松开,左喷杆收回,松开开关,喷杆停止。

  右喷杆开关:按下“展开”不松开,右喷杆打开,松开开关,喷杆停止,按下“收回”不松开,右喷杆收回,松开开关,喷杆停止。

  静电开关:按下“开”,静电工作,同时仪表静电指示灯点亮(绿色)按下“关”,静电不工作。

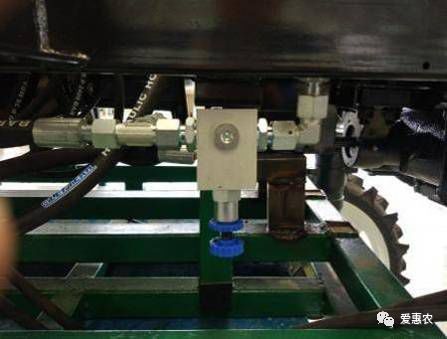

  溢流阀------用于调节液压油路系统压力,“+”增压;“—”泄压 ,最终反应在打方向盘是否费力。

  调节阀---用于调节前后轮行走同步,同时结合调节前后油缸球头拉杆,调整前后轮前束角。
